Como hacer un mapeado a un cilindro

Viendo todas las dudas que surgen por los foros sobre como hacer un mapeado de un cilindro, he decidido hacer este manual.

Puede haber maneras distintas y más efectivas, pero por el momento a mi me ha funcionado correctamente y es una manera de lo más sencilla.

Material necesario:

• Un lápiz
• Un trozo de papel
• El cilindro en cuestión
• Un bolígrafo
• Goma para borrar lápiz.

Procedimiento:

Antes de nada, cortamos un trozo de papel de aproximadamente igual a la altura del cilindro, en este caso un Metrakit Prorace de AM6.

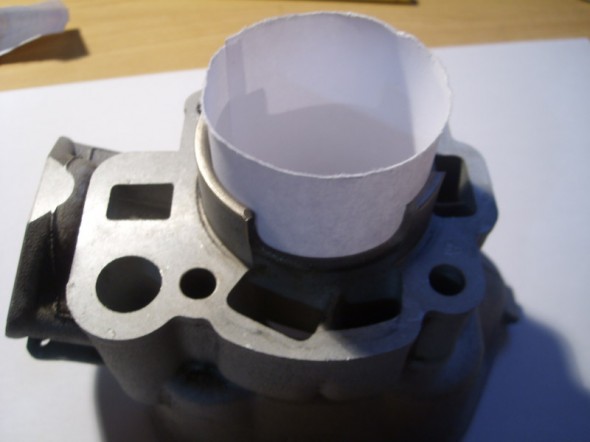

Lo introducimos en su interior de manera que la junta del papel quede en los transfers laterales, así estorbará.

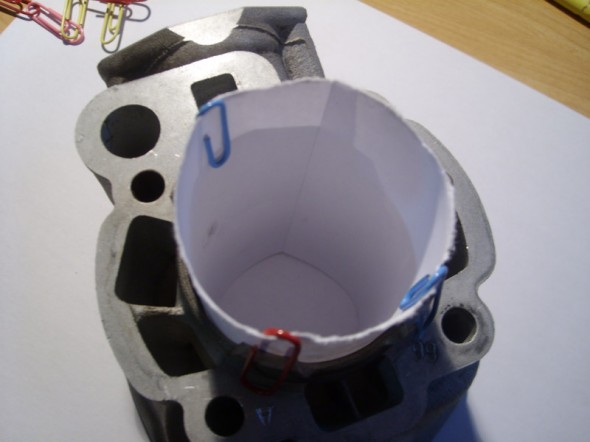

Seguidamente, con unos clips lo enganchamos el papel con las faldas para que no se mueva (es necesario que el papel no sobresalga mucho del cilindro)

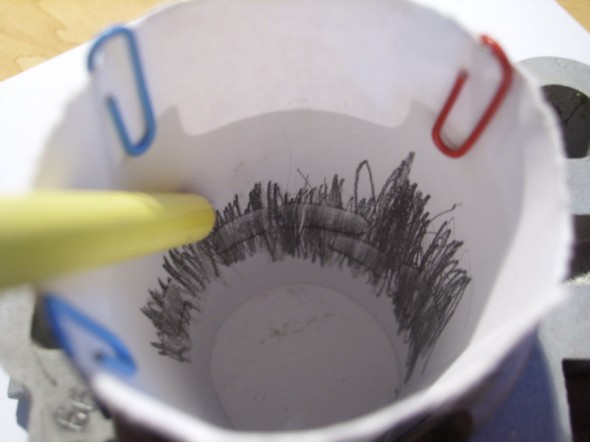

A continuación, metemos el lapiz por dentro y como si quisiéramos pintar todo el papel por los sitios donde transfers, no os preocupéis si queda muy pintado y muy negro, se vera bien..

Con que pintemos unos transfers laterales, los centrales y la lumbrera de escape bastara, ya que los transfers laterales de un lado son iguales que los del otro.

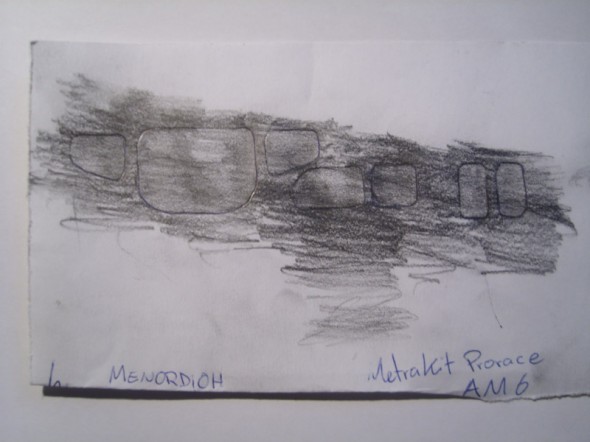

Una vez «pintado» todo, sacamos el papel de dentro el cilindro, tendremos algo similar a esto

Ahora contorneamos con un bolígrafo los transfers que hemos dibujado anteriormente, con la goma de borrar, quitamos todo el lapiz, de esta manera nos quedara solo lo trazado con boligrafo, y estará mucho mas claro el mapa.

Después haremos a poner las medidas, esto lo haremos midiendo con una regla o calibre. Tenemos que interpretar que la parte superior del papel es la del cilindro tambien.

En este caso, yo no he dibujado las faldas del cilindro, pero tambien se debería de hacer.

Y con esto, ya tenemos nuestro mapeado.

Fuente: Menordioh
