Como anular la bomba de aceite

Marzo 7, 2010 by RCscooter
Filed under Manuales de mecánica

En este manual vamos a a anular la bomba de aceite en un motor Minarelli horizontal refrigerado por agua, aunque el proceso bien puede servir para los Minarelli vertical.

¿Para que anulamos la bomba de aceite?

En los motores de 2 tiempos modernos no tenemos la necesidad de andar haciendo mezclas, simplemente nos limitamos a echar gasolina y cuando hce falta, aceite en el deposito correspondiente. Para que todo esto funcione correctamente disponemos de un motorcito, una bomba que es la encargada de inyectar al carburador la dosis correspondiente de aceite.

Todo esto está muy bien y es muy comodo, pero.. ¿Qué pasa cuando se prepara el motor?

En teoría no debería pasar nada pues la mezcla esta calculada para ser al 2% sin embargo, esto es un tanto relativo. En motores preparados a veces es conveniente echar más aceite para hacer un buen rodaje, a veces si las condiciones son optimas y usamos un buen aceite (tipo motorex) no es necesario echar el 2% o, incluso, hay muchos euros invertidos en el motor para que un fallo de la bomba eche todo a perder (recordemos que no aceite -> gripazo) por lo que es conveniente hacer la mezcla manual, al gusto y asegurandonos de que si falla algo, no es por falta de aceite.

Bueno, vamos allá.

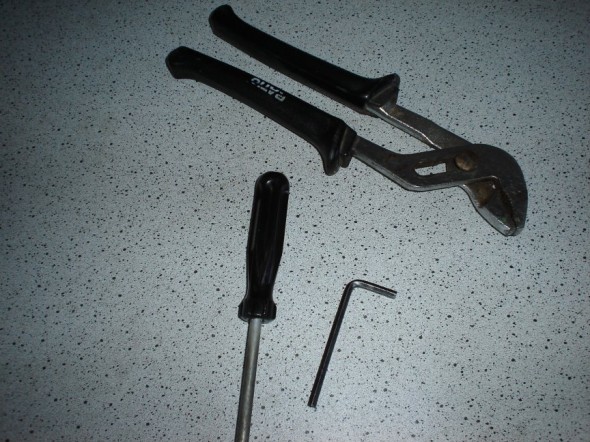

Lo primero que vamos a hacer es tener las herramientas necesarias preparadas (en este caso una mordaza, una llave allen de 4mm y un destornillador de estrella).

dsc011569ep

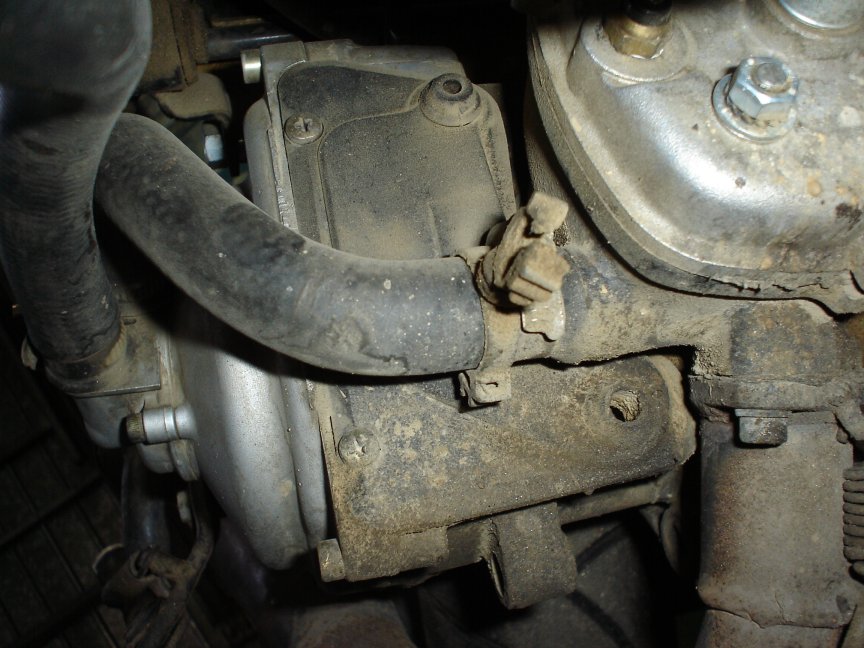

Ahora, localizamos el lugar donde está la bomba de aceite en los motores Minarelli la encontramos detrás de esta tapa. En los piaggio de aire y antiguos se encuentra desmontando la tapa del variador, variador y debajo del eje del cigüeñal encontramos una pequeña bomba a la que llega un cable (segun aceleramos, suelta aceite). En los modernos al lado de la bomba del agua.

dsc011457ij

Bomba Minarelli

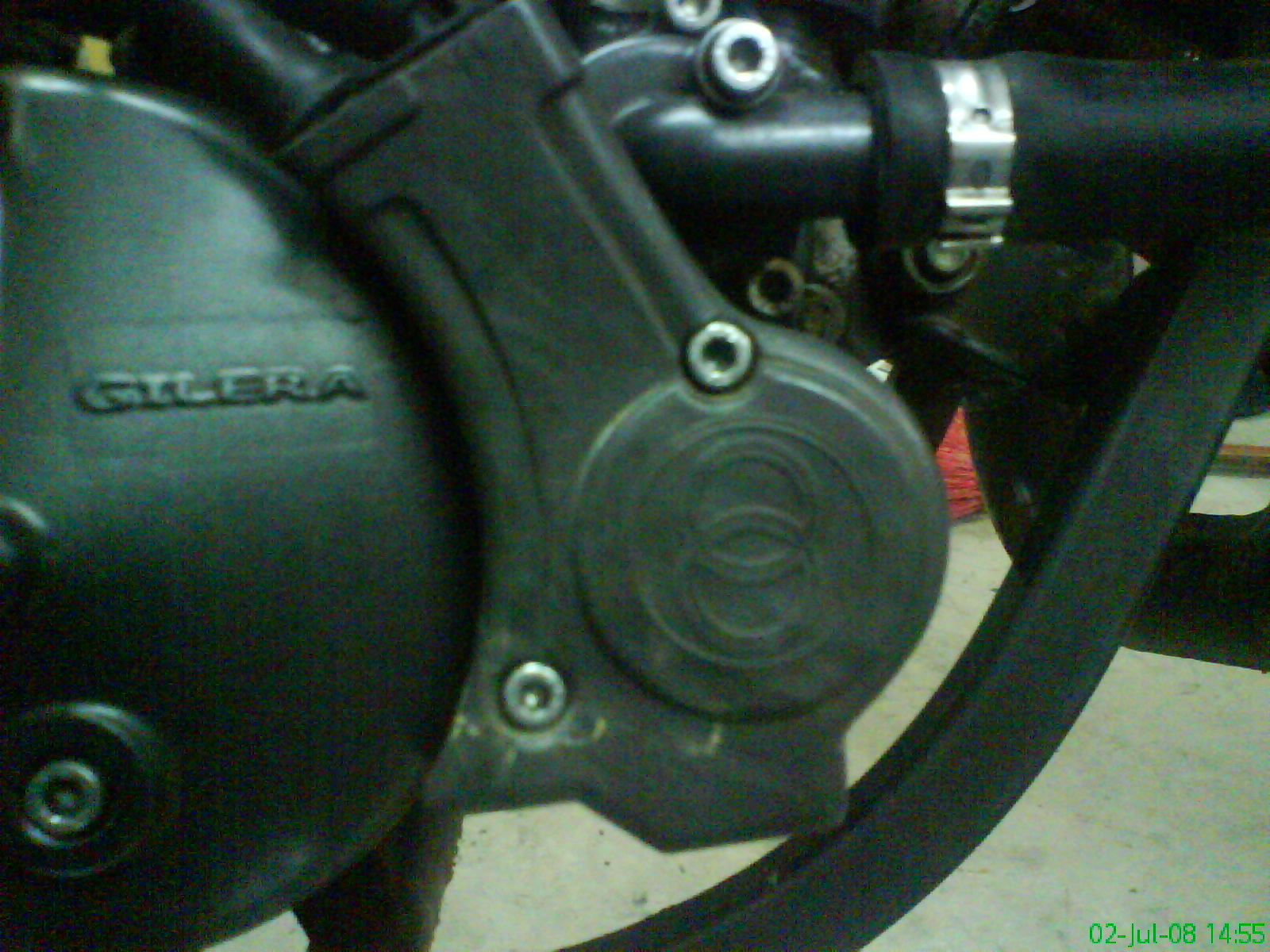

12

Bomba Piaggio

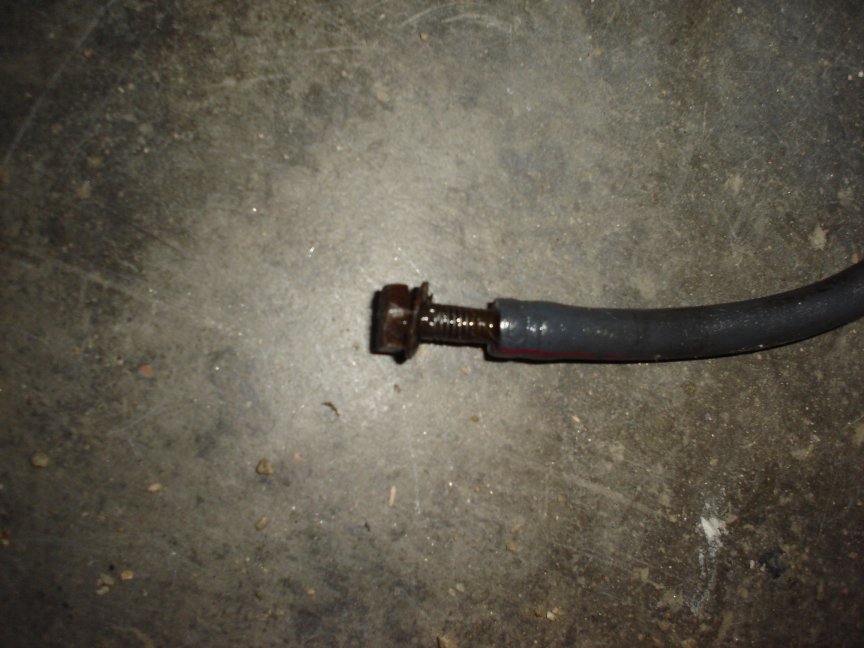

Bien, ahora aflojamos la tapa con el destornillador de estrella y quitaremos el tubo fino que va al deprepresor del carburador y luego el gordo que es el que viene del deposito de aceite, decir que podeis tapar el tubo para que no salga aceite asi:

dsc011531hx

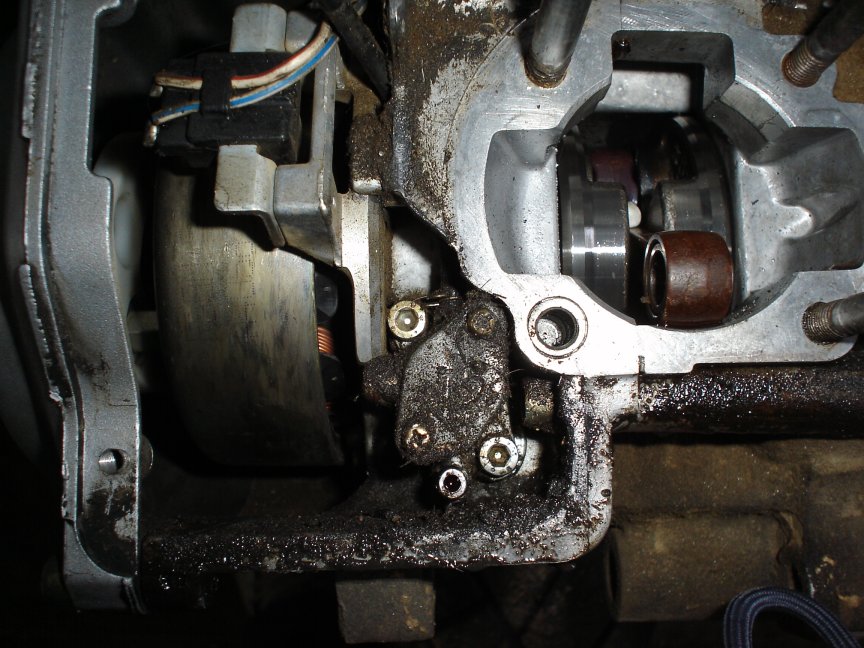

Una vez quitados todos los tubos vemos la bomba de aceite y el encendido.

dsc011460of

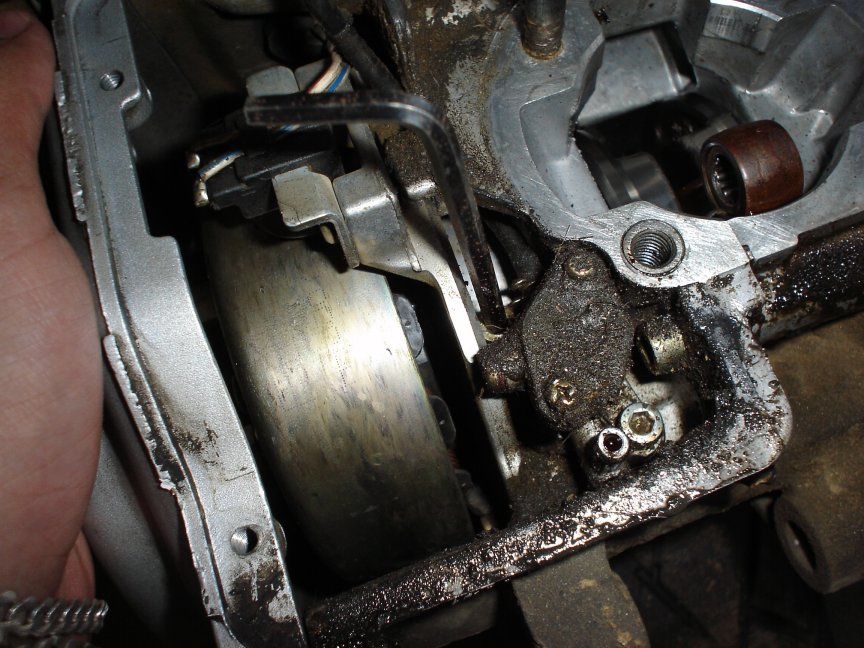

Ahora llega el momento de quitar la bomba de aceite con la llave allen de 4 mm. Aflojamos con cuidado los tornillos. Conviene limpiar antes toda la superficie que los rodea para que al abrirla no caiga dentro la porquería.

dsc011481yw

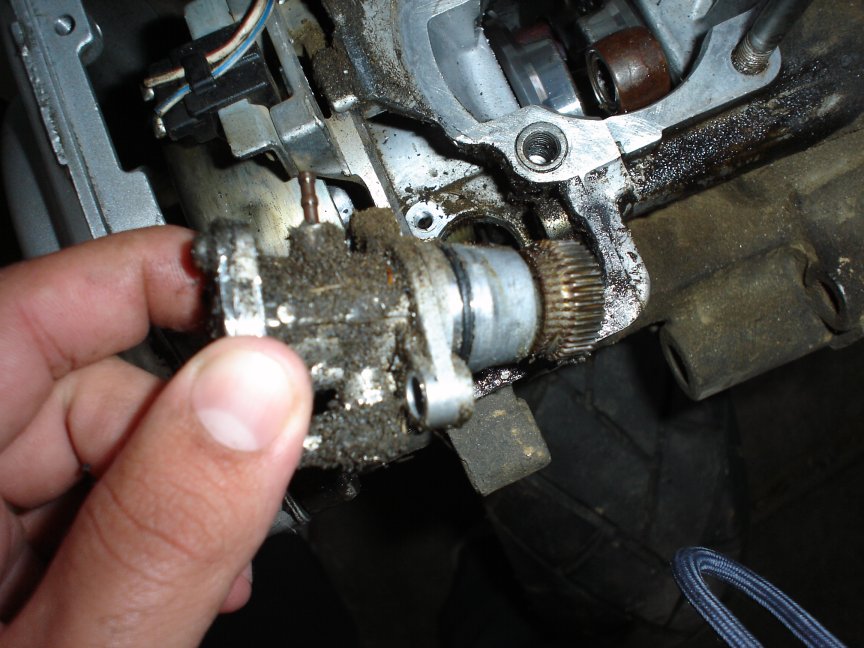

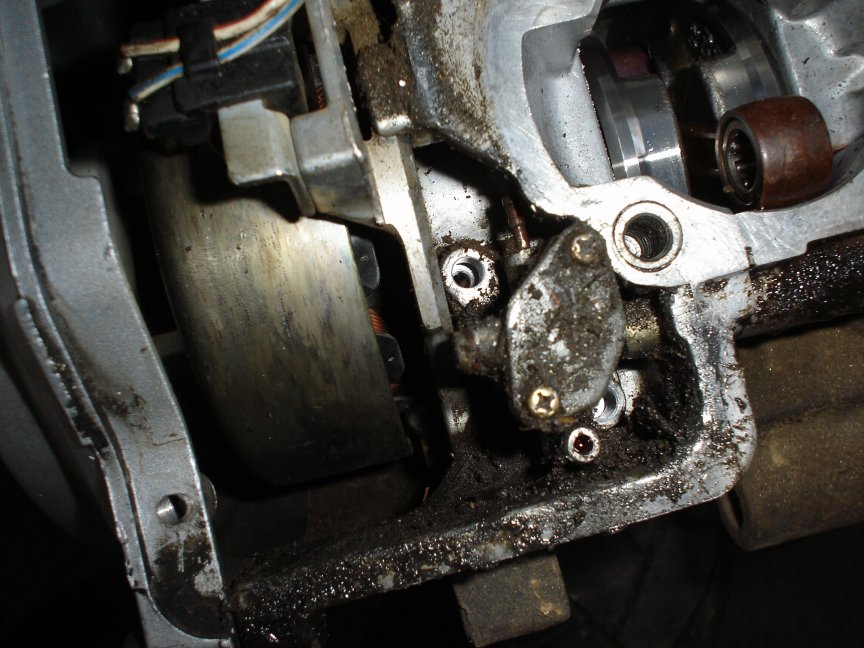

Ahora ya con cuidado de no dañar nada tiramos con fuerza de la bomba. Podemos ayudarnos con la mordaza.

dsc011498tt

dsc011506oe

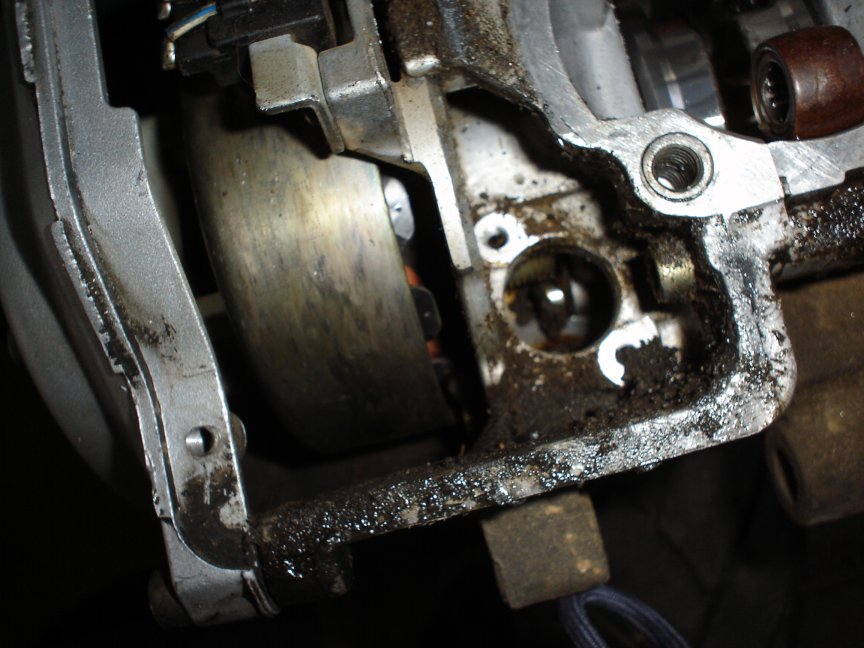

dsc011511tw

Ahora montamos todo de nuevo.

dsc011457ij

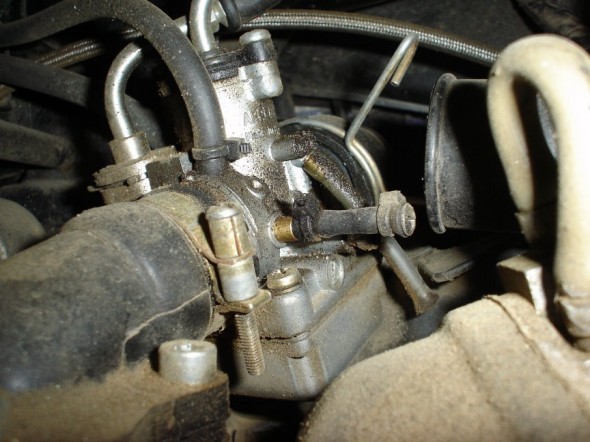

Ojo, una vez anulada la bomba deberemos anular tambien la toma del carburador por donde entraba hasta ahora el aceite. Es sencillo, podemos cortar el tubo intriducirle un tornillo y ponerle una brida.. Si tenemos espectativas de que algún día pondremos otra vez la bomba, si no, lo que podemos hacer es directamente sellarlo con nural o otro pegamento similar.

dsc011477mb

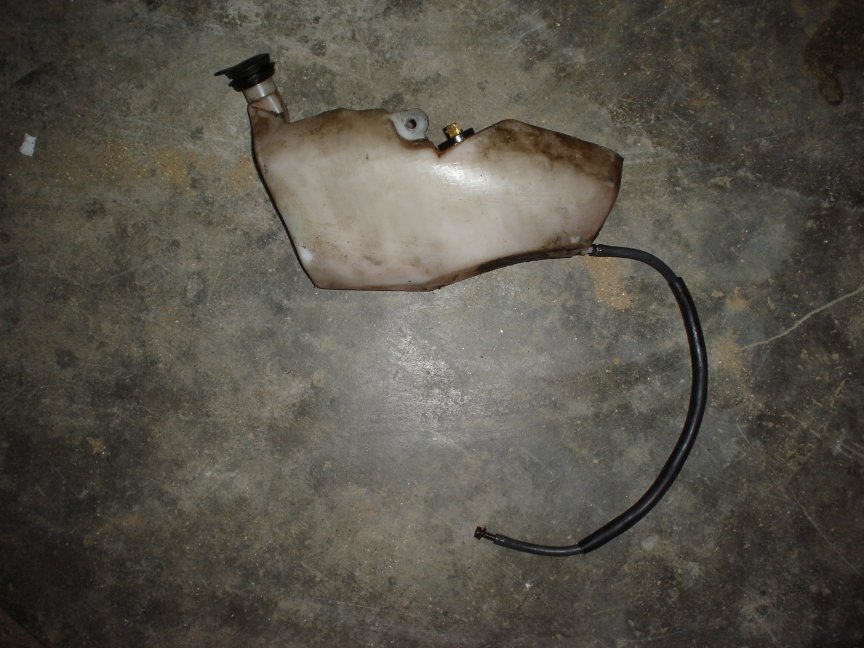

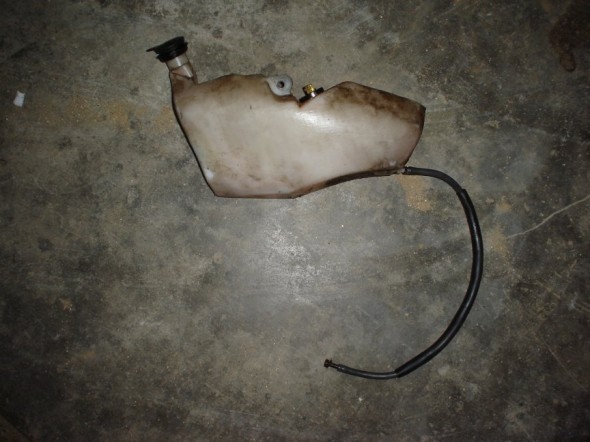

Por último lo que debemos hacer, aunque no es tarea indispensable.. es quitar el deposito de aceite. Aquí cada moto es un mundo y hará falta quitar tapas, tornillos. No tiene complicación. En este caso podeis ver el deposito de una Yamaha Jog.

dsc011522yp

Fuente: NSL_DTT (Editado y modificado por jimboo)
