Montaje de láminas de carbono

Os dejo este sencillo manual para hacer un cambio de láminas, por si alguien no lo tiene claro.

Empezamos haciendo sitio en la moto para poder trabajar mejor (en este caso yo he quitado el depósito).

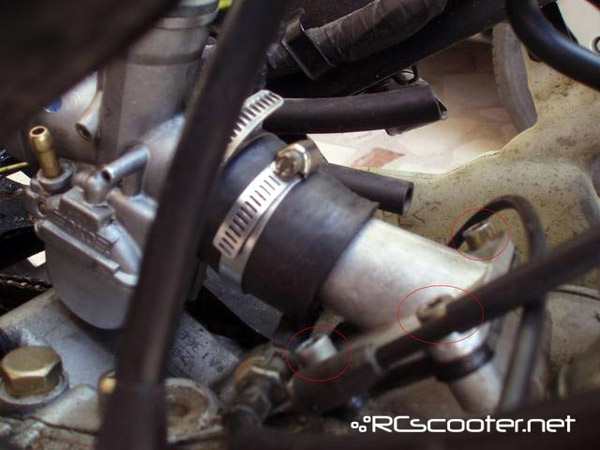

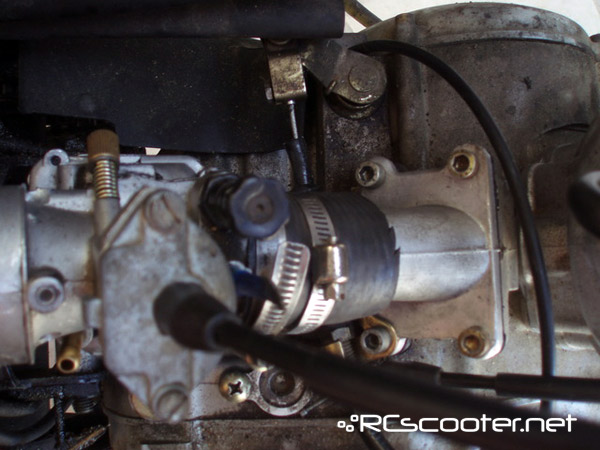

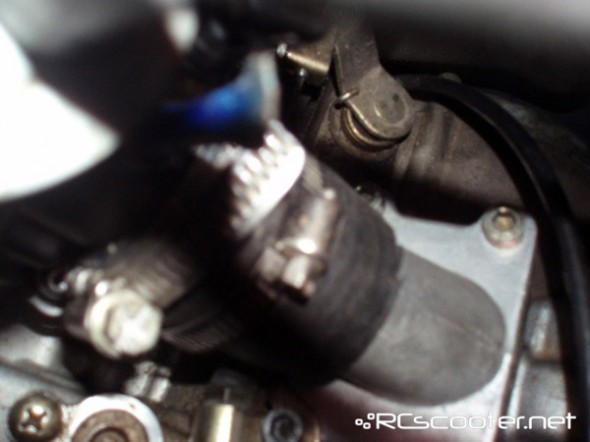

Después quitamos la tobera de admisión. Si lo quieres hacer más fácil quitas primero el carburador y luego la tobera, quitando los 4 tornillos que tiene ésta. En mi caso, tengo el cable del embrague enganchado en una de las cuatro tuercas.

Una vez quitados todos los tornillos que fijan la tobera al carter, la sacamos con cuidado pues a veces estan algo fijadas al mismo y pueden romperse.

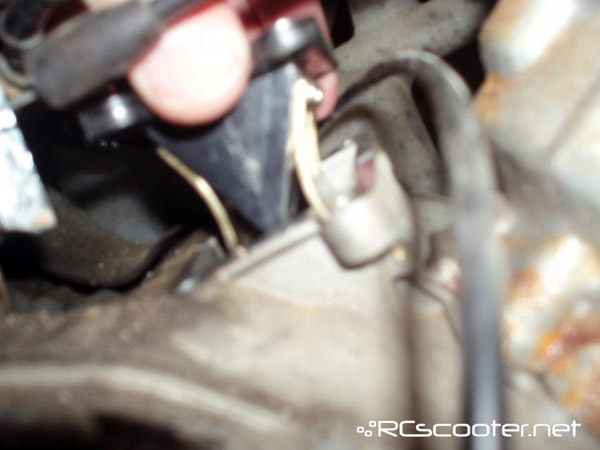

Una vez quitada sacas la caja de láminas (si no sale puedes hacer palanca con un destornillador plano para que salga, con cuidado).

Por una parte os va a quedar la tobera junto al carburador.

Por otra parte tendréis la caja de láminas.

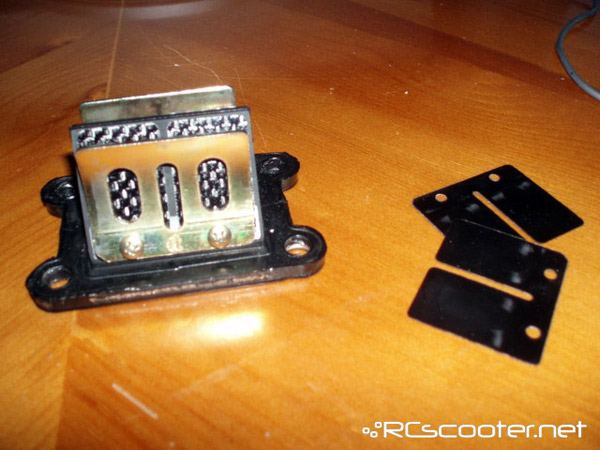

Bien ahora desentorniyáis los 4 tornillos pequeños que fijan las dos láminas y ya podeis montar las nuevas. (En la foto que os pongo estan las láminas de carbono ya puestas y las de serie al lado).

Ahora invertimos todo el proceso para volver a colorcar todo en su sitio y operación finalizada.

Fuente: Manu_TZR_46
