Esquema de montaje alarma TNT por Vazquez

Diciembre 15, 2008 por RCscooter
Archivado en Manuales de mecánica

Es habitual comprar alarmas para moto a buen precio sin embargo en ocasiones son realmente difíciles de montar. En esta ocasión es la alarma TNT.

Tras haber hecho en su dia un esquema para el montaje de esta alarma y haberlo perdido y viendo que suele ser pregunta habitual en el foro, he realizado un esquema bastante sencillo en el cual explico de muy buena manera como hay que conectar la alarma para que funcione a la perfeccion en nuestras motos.

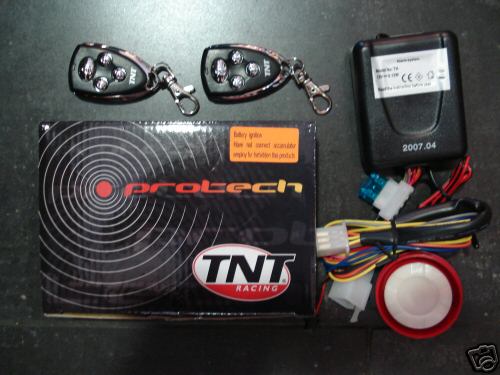

La alarma en si es esta:

Puede haber distintos diseños dependiendo del año de fabricacion pero decir que todas se conectan de la misma manera.

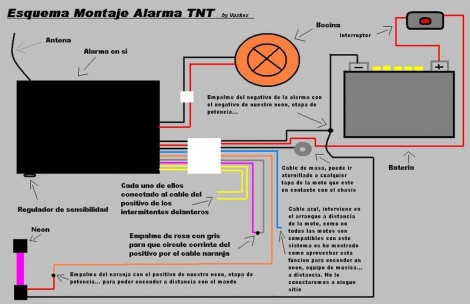

Sin mas que decir paso a exponer el esquema y mas abajo explicare, por si no estubiese bastante claro aun…, qué es cada cosa:

Como podei ver arriba a la izquierda he dibujado lo que es la alarma en si, con su antena (ya que tiene mando a distancia) y con su regulador de sensibilidad. Para llegar a este regulador solo hace falta quitar un taponcito de goma que hay y con un destornillador plano de cabeza pequeña si giramos el tornillo, que veremos al quitar el tapon de goma, hacia la derecha haremos que la alarma sea mas sensible, por el contrario si lo giramos a la izquierda haremos que sea menos sensible. Una vez terminada de ajustar a nuestro gusto pondremos de nuevo el tapon.
El amasijo de cables que sale de la alarma que tanto nos asusta al abrir la caja es bastante sencillo de conectar.
- Veremos un cable negro con una especie de arandela al final el cual deberemos atornillar a cualquier tapa de la moto que este en contacto directo con el chasis, de esta manera tendremos la alarma conectada a “masa”.
- El cable rojo deberemos conectarlo a positivo de bateria, pero yo recomiendo poner un interruptor de por medio, de esta manera evitaremos un consumo inutil de bateria cuando no tengamos la alarma en fase de funcionamiento.
- El cable negro lo conectaremos a negativo de bateria.
- Hay un cable azul que pertenece al sistema de arranque a distancia de la moto, este sistema no es compatible con todas las motos y por eso yo he aprovechado esta funcion para conectar y desconectar los neones o el equipo de sonido de nuestra moto a distancia. Asi que este cable no hace falta que lo conectemos.
- Dos cables mas que pertenecen al arranque a distancia (gris y rosa) que deberemos empalmar para que al darle dos veces seguidas al boton de arranque a distancia en el mando, circule corriente del positivo por el cable naranja.
- Cable naranja, que deberemos conectar al positivo de cuaquier elemento que queramos encender a distancia con el mando, ya sea un neon/es o un equipo de musica. Para encender a distancia solo tendremos que darle dos veces seguidas al boton de arranque a distancia (tiene el dibujo de una especie de rayo):

y para apagalos solo tendremos que darle una vez al boton de desactivacion de la alarma (tiene el dibujo de un candado abierto).
- Los cables amarillos deberemos conectar cada uno con un positivo de un intermitente delantero, de esta manera cuando la alarma suene se encenderan los intermitentes de nuestra moto a la vez.
- La conexion de la bocina es muy sencilla ya que solo hay que conectar la clema que trae.

Bueno espero que os sirva de ayuda este manual para que podais instalar sin problemas la Alarma TNT en vuestras motos, un saludo!

Más información aquí

Commentarios

21 comentarios en “Esquema de montaje alarma TNT por Vazquez”
  1. dani dice:

    muy buena explicacion pero me podrias decir que cuesta esta alarma?

  2. valentin nrg and sr dice:

    por favor ejecutor devuelveme mi cuenta qu tengo mono de rc i yo soy uno de los que organizan las kedadas aqui en valencia.. lo pido por favor que tanpoco fue pa atnto lo qu ize sinplemente poner fotos en un post de videos..

    se que tanpoco es este el sitio adecuado para ponerte esto pero no se como contactar con tigo…

    gracias i espero una respuesta

  3. mark_r6 dice:

    muy wuapo el esquema tio. yo queria poner la alarma tnt en una r6 que me compre i no sabia como pero ahora ya esta todo comprendido. solo una cosa, de los cables amarillos que solo hay 2, si saco dos cables de cada uno podre conectar los 4 intermitentes no? i lo de la clema de la bocina que es? merci tio!!

  4. jesus dice:

    muy buena, nunca se me avia ocurrio ponerle un neon. la alarma cuesta 40 euros

  5. entrialgo dice:

    Pues mi alarma tiene un cable blanco que ahi no tiene q va empalmado a uno negro , son los dos neutros?

  6. Ruben DRD dice:

    muy bueno si señor,
    pero si hay 2 cables pa 4 intermitentes y cada intermitente lleba 2(+ y -) como lo acemos?

  7. Vazkez dice:

    Cada amarillo va con el positivo de cada intermitente ;) , de esta manera cada vez que la moto pite se encenderan los 4 intermitentes a las vez.

    Como han dicho por ahi la alarma la puedes encontrar por 40 euros y de ahi para arriba…

    Lo de los cables blanco y negro pues desconozco su funcion… debe ser otro modelo de alarma TNT que cambia el color de los cables o nose…

    Y lo de la clema de la bocina, pos nose a que te refieres exactamente pero la bocina trae consigo una bocina que es con lo que hace la alarma acústica.

    Siento haber llegado tarde pero espero haber resuleto vuestras dudas, 1 saludo

  8. Juan Carlos Pozo dice:

    Buenas tengo una alarma muy parecidad e conectado todos menos uno de los 2 negros( el de la masa si lo e conectado) resulta que no se si es por lo que no funciona el sensor de vibracion. alguien lo sabe??

  9. angel dice:

    no entiendo como es eso de poner un interuptor de por medio, eso como va , hay que conectarla manualmente luego o como,me puedes esplicar eso , y si no se pone eso te comeria mucha bateria y la vida de esta seria de muy poco, graicas, es que me han regalado un muy parecida a esa y por ponerla

  10. guillermo dice:

    gracias loko por tu aporte me salvaste dado a que tengo un cuatri con una alarma que me regalaron y o sabia como conectarla desde ya muchas gracias!!!
    Guillermo.. Tierra del Fuego , Argentina.-

  11. pepe dice:

    gracias el esquema de puta madre muy bien explicado

  12. pepe dice:

    por favor alguien sabe como conecto el encendido de la moto a distancia ( que cables son y de que forma se unen ) quisiera intentarlo en mi moto si no se puede da igual pero si se pudiera seria de gran ayuda ya se puede ir calentando el motor muchas gracias

  13. gerard roig dice:

    Hola.

    Tengo un problema con la alarma .

    Muchas veces cuando intento conectar la alarma o desconectarla se olle de fondo como un tic tac pero no se escuxa el pitido de la alarma.

    Alguien tiene idea de lo que pasa ??

  14. Tengo una alarma tnt, la he conectado entera a una rs2 matrix, pero quiero conectarla para que encienda con el arranque electrico con el mando, me gustaría que alguien me diga a donde llevo esos cables, gracias!

  15. Pekeracing dice:

    Donde la venden? esque necessito una que tengo una no me sirve e llevado encima de ella 2 horas no funciona nose cmo van los cables queria comprarme otra la TNT man dixo es mas facil conectarlos tal como se ve en la foto ya esta solo quiero que sea que me token la moto y silba si alguien me puede dejar alguna pagina web mejor. gracias

  16. pablozip dice:

    si mi moto es compatible con arranke a distancia donde iria el cable azul??

  17. hugo dice:

    muy bueno el esquema me sirve vastante muy bueno

  18. Tonymadrid dice:

    Muchas gracias por ésto, hoy la he instalado y gracias a ti, a la primera y sin problema. Gracias!

  19. jose dice:

    le he puesto a esta alarma una luz roja pequeña para ke me indike cuando esta astibada pero no funciona cuando conecto la alarma como iria eso istalado para ke funcionara explicamrlo por favor

  20. Francisco Rota dice:

    yo mañana me boi poner manos a la hobra :D jejejjee espero que con este pedazo de indicaciones lo monte a la primera :D Muxas Gracias Makina

  21. caleb dice:

    Hola, muy buena explicación, solo por falta de ignorancia, en este caso cual seria el neón de la moto?.
    gracias att: caleb
