Aquí tenéis un manual con las partes de un carburador en concreto el mikuni TM 24 (compuerta plana).

Las partes de todos los carburadores son más o menos iguales y están ubicadas en un sitio parecido por lo que no encontrereis mucha diferencia entre carburadores.

Partes de un carburador

La función que tiene el carburador en nuestros motores es la de hacer la mezcla gasolina aire para que se produzca la explosión en el cilindro, de esa mezcla dependerá básicamente el rendimiento de nuestro motor.

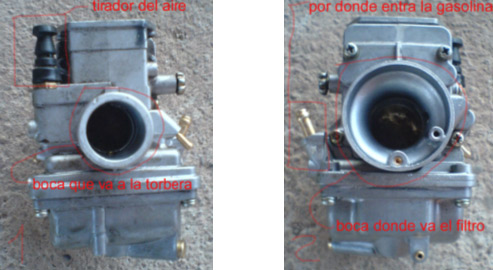

El aire entra por un orificio que atraviesa todo el carburador como podéis ver en la foto el mas grande siempre es el que llevara el filtro para que no le entren impurezas en el motor, por el otro lado del orificio se encuentra la boca por donde lo conectaremos a la torbera el diámetro de este orificio siempre redondo será el numero con que determinamos el tamaño de este carburador en concreto mide 24mm.

La gasolina le entra por un pequeño tubo que sobresale al cual lo conectamos al depósito. Estos dos elementos son los que hacen falta para que el carburador haga la mezcla.

14

Para regular la mezcla tenemos una serie de tornillos, chicles y agujas.

Los tornillos de los cuales regulamos que entre mas gasolina o mas aire son el del relenti y el llamado “tornillo de aire” porque regula que entre mas aire o menos (principalmente en bajas revoluciones)

23

Tornillo de relenti

Este se encarga de mantener un poco levantada la campana (que es la barrera que atraviesa el orificio impidiendo que entre demasiado aire ya que todo el aire que puede conducir por el orificio esta abierto solo cuando se le esta dando gas a tope i el motor alto de revoluciones) que es como si estuviéramos manteniendo una puntita de gas para que no se pare nuestro motor.

Cuando mas apretemos este tornillo mas subirá la campana i mas alto de revoluciones se mantendrá si dar gas cuando mas lo aflojemos mas bajar la campana i puede que asta que no se aguante encendido el motor sin darle gas.

Tornillo del aire

Con este le abrimos un conducto aparte del orificio principal para regular el funcionamiento del motor principalmente en bajas revoluciones aunque también afecta un poco en altas.

Tirador del aire

Sirve simplemente para reducir el aire que le entra al motor a través del carburador i así hacer que la mezcla sea mas rica en gasolina por lo tanto hace la explosión mas fácilmente (pero no por eso va mejor el motor) este se usa para encender la moto en frío ya que como la gasolina entra mas fría le cuesta mas hacer la explosión i añadiendo un extra de gasolina se consigue que haga la explosión este siempre se a de poner en la posición normal una vez encendida la moto.

33

Aparte del tubo por donde le entra la gasolina hay de mas pequeños que son sobrantes de la gasolina i respiraderos i esos tubos que sobresalen nunca se pueden tapar ya que el carburador no funcionaria como tiene que funcionar.

Los chicles

Estos son simplemente un tornillo agujereado por dentro por el cual pasa la gasolina. En un carburador hay dos uno que funciona constantemente llamado chicle de baja y otro que funciona cuando le damos gas este es el chicle de alta.

43

Los chicles están colocados debajo del carburador dentro de la cubeta que se quita quitando los cuatro tornillos que tiene.

52

En la foto superior vemos donde están colocados cada uno de los chicles. El de alta esta colocado siempre en el centro por donde baja la aguja i el de baja al lado.

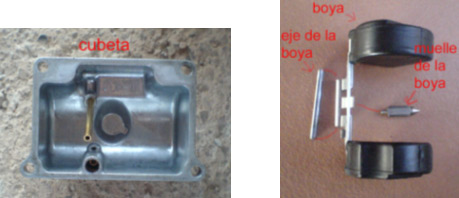

En la foto también vemos unas boyas una a cada lado la función de esta es que siempre este llena de gasolina la cubeta abriendo y cerrando la entrada de aire.

62

La aguja y la campana

La campana es un elemento de plástico normalmente que en este carburador como es de compuerta plana (compuerta se refiere a la campana) la campana es plana si no en otros tienen un lado siempre plano y otro circular dicen que va mejor el de compuerta plana.

La aguja esta debajo de la campana para entrar en el chicle de alta y hacer que al subir la campana (dar gas) o bajar (quitar gas) que deje o no pasar mas o menos cantidad de gasolina. La aguja normalmente tiene 5 posiciones y se puede cambiar, con ella se carburan las revoluciones medias.

Arriba de la campana y antes de la tapa como se puede ver en la foto hay un muelle ese es el que se encarga de mantener la campana siembre baja es decir sin gas para que el puño vuelva solo al sitio.

72

En esta foto vemos donde entra la campana que en este carburador es plana y en los que son por una parte redondeados tiene forma de círculo por una parte para que acople bien la campana.

Por el agujero que se ve en el fondo es por donde entra la aguja que es donde esta ubicado el chicle de altas.

82

Fuente: eltrialerodevilafames
