La transmisión automática
Marzo 18, 2010 por RCscooter
Archivado en Artículos técnicos
Este artículo no pretende ser un texto de libro ni para ingenieros, pretende enseñar de manera fácil y sencilla como funciona, basicamente, la transmisión de cualquier moto automática.

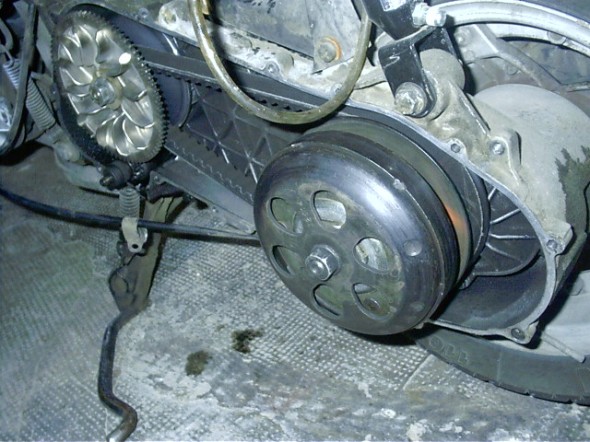

Bien, empezamos. Una transmisión automática esta compuesta, hablando en términos muy básicos de tres elementos. Variador, embrague y correa. Es la encargada, como su nombre indica, de transmitir la energía producida en el motor a la rueda.
El variador va colocado en el eje del cigúeñal y está compuesto por un bulón, el variador en sí (que aloja los rodillos), la rampa, semipolea y los rodillos, ventilador y alguna que otra arandela segun el modelo de moto.En la foto no aparece junto a este kit de variador (marca polini) ya que suele ser un elemento fijo de la transmisión y no suele entregarse con estos kits.
El embrague va colocado en el eje de la rueda, hablando en terminos muy básicos ya que en realidad ese eje despues va a unos piñones y despues a la rueda). Está compuesto por la maza de embrague (esta a su vez por las zapatas, muelles pequeños de embrague), las poleas, el muelle de contraste (tambien llamado muelle del variador), y campana de embrague.
En la siguientes fotos podeis ver en primer lugar la maza de embrague, después la campana.
Pero, ¿Cómo funciona esto?
El variador junto con el embrague y la correa para que os hagais una idea, es como si fueran los platos, cadena y piñones de una bicicleta, siendo el variador los platos, la correa la cadena y el embrague los piñones. Pues vien, en una bicicleta, cuanto mayor sea el plato y menor el piñon, tendrá un desarrollo largo y por tanto mayor velocidad, cuanto menor sea el piñon igual, por el contrario cuanto menor sea el plato y mayor el piñon, menor será el desarrollo por tanto más potencia y menos velocidad, y en una moto es igual, cuanto más se consiga subir la correa en el variador y bajar la correa por las rampas del embrague, más velocidad alcanza la moto. He de destacar que en una moto automática, la correa parte de un desarrollo corto, estando la correa situada en la parte mas externa del embrague y en la parte más interna del variador.
Aquí os dejo un ejempño de funcionamiento.
En una bicicleta, se consigue subir de plato y mediante un desviador y cambiar de piñon mediante un cambio, sin embargo, las scooter automáticas, no tienen marchas, por lo que este cambio de desarrollo es automatico y funciona así, partiendo como he dicho de la parte más interna del variador y la más externa del embrague, gracias a la fuerza del motor, que se transmite a través del eje del cigüeñal, el variador gira. Gracias a los rodillos, estos, por la inercia que alcanzan se van moviendo en su alojamiento y hacen que la rampa vaya empujando el variador de tal forma que la correa va subiendo por el mismo desde su parte más interna a su parte externa, es decir, igual que si en una bici vamos subiendo de plato.
En la siguiente imagen vemos como la correa esta en la parte interna (en la figura derecha) y como los rodillos empujan el variador subiendola (figura izquierda).
Bien, este movimiento de la correa a lo largo del variador, hace que en el otro extremo de la misma, es decir, en el embrague, a causa de la tensión que ejerce el variador sobre la correa, ésta, vaya desplazandose hacia el interior del embrague por sus dos poleas, de la misma manera que si en una bici fueramos bajando de piñon.
De nuevo, pongo la misma foto de antes para que veais el funcionamiento.
Una vez vamos aflojando el gas a la moto, el cigüeñal deja de transmitir energía al variador por lo que los rodillos comienzan a volver a su alojamiento original permitiendo a la correa ir deslizandose de nuevo al interior del variador. Además tambien está el muelle de contraste (muelle que ejerce presión en las poleas del embrague para que esten juntas) de tal manera que que la correa vaya volviendo a su lugar original, que es la parte más externa.
Por último nos queda una explicación del embrague ya que hemos visto como actúa el muelle de contraste y las rampas pero, ¿la campana y la maza de embrague? ¿Porque la moto esta parada y avanza de manera automática al acelerar?
Como dijimos anteriormente, el conjunto de embrague va directamente anclado a los piñones/eje de la rueda) sin embargo, hasta que no esta en movimiento el motor, no se transmite energia a la rueda. Esto es debido a que el conjunto maza-polea ira acorde al variador, como hemos visto antes: el variador comienza a moverse y transmite mediante la correa la energía a las poleas de embrague, donde va colocada a su vez la maza de embrague. Las poleas y la masa de embrague aunque van en el eje de la rueda, pueden moverse libremente sobre este y como digo, giran junto al variador. Con la inercia que alcanza al recibir energía y por tanto girar, la maza de embrague comienza a expandirse de tal forma que los ferodos se enganchan a la campana (la campana si que va solidaria al eje de la rueda y al girar la campana, giramos la rueda), y es aquí cuando por fin se transmite energía a la rueda.
Gracias a los pequeños muelles de embrague que tiran de los ferodos, hacen que vuelva la maza a su estado original, por eso, cuando desaceleramos, los ferodos se despegan de la campana quedando la rueda libre.
Con esta explicación queda bastante claro de para que sirven cada uno de los elementos que podemos encontrar en el mercado para preparar la transmisión. Rampas de variador (que dan una curvatura distinta a este de tal manera que modifica la aceleración), poleas de embrague con distinta curvatura, muelles de contraste que hacen que la correa se mantenga más tiempo arriba en la parte externa del embrague para así mantenerla acelerada por más tiempo, poleas sobredimensionadas, variadores sobredimensionados, rodillos de mayor o menor peso con lo que se consiguen mayores o menores inercias y por tanto desplazar en mayor o menor medida la correa y por tanto ganar aceleración o velocidad punta, campanas aligeradas que permiten mejorar las inercias y aceleraciones, corras reforzadas, etc.
Para el próximo capítulo ya explicaremos como preparar correcta y equilibradamente una transmisión. De momento, ya sabeis como funciona y para sirve cada cosa.
